減小不銹鋼電磁閥內泄漏的方法

    電磁閥泄漏有內漏和外漏，出現泄漏會帶來危害。不銹鋼電磁閥的內部泄漏是不易發現的一種故障，且泄漏后造成后果較為嚴重，所以，本文就來為大家說說減小不銹鋼電磁閥內泄漏的方法。

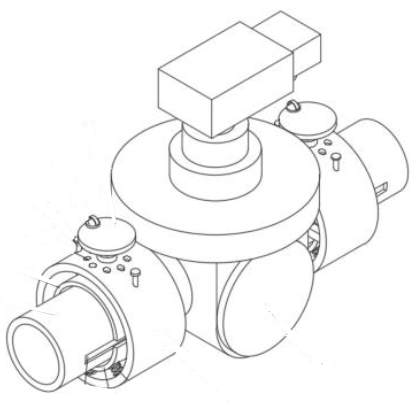

                                           圖1

    首先，我們來看看氣動控制系統中不銹鋼電磁閥的內部結構，具體如圖1所示，入口工作壓力為15MPa，出口負載壓力在14~15MPa之間，工作狀態為常閉。

    我們再來看看氣動控制系統中不銹鋼電磁閥工作原理，介紹如下：

    電磁鐵不通電時，閥芯在彈簧力的作用下與出口通道端面頂死，從而隔絕進口高壓區和出口低壓區，實現出口負載的保壓。當電磁鐵通電時，閥芯在電磁吸力的作用下向左移動，使進口和出口連通，為出口負載提供高壓。

    那么，為了防止閥芯與出口通道密封面的硬接觸，我們在閥芯端面上加工了一圈密封環，其中密封環內又有一個深度為0.02mm的凹槽，來與出口通道相配合，從而形成一個相對較好的密封面，有效的減小氣動不銹鋼電磁閥內泄漏。
