耐高溫玻璃板液位計結構設計

    傳統的玻璃板液位計，通常包括璃板液位計主體，以及設置在液位計主體兩端的帶有閥門的接頭，然而其接頭通常直接通過直管與璃板液位計主體相連接，此種設計，由于物體熱脹冷縮作用，使液位計在高溫使用過程中會出現變形、脫焊等問題，造成玻璃板液位計的使用壽命不長。
    耐高溫玻璃板液位計的出現解決了上述問題。其結構基本于傳統液位計一樣，不過其璃板液位計主體的至少一端通過彎型連接管與接頭相連接，在安裝所產生的應力或熱脹冷縮過程中產生的應力可以通過彎型連接管有效的緩解應力，這樣對璃板液位計主體的損壞起到了很好的保護作用，對整個玻璃板液位計使用的壽命大大的提高。
    耐高溫玻璃板液位計結構特點如下：
    彎型連接管對應液位計主體一端與液位計主體一端側部相連接，使得璃板液位計整體結構不會太長。璃板液位計主體包括液位顯示板以及兩個蓋板，液位顯示板夾設在兩個蓋板之間，兩個蓋板之間對應液位顯示板外周通過螺栓與螺母固定連接，并且液位顯示板對應蓋板兩側位置與蓋板之間分別設置有玻璃板，使得璃板液位計主體結構更加穩固。

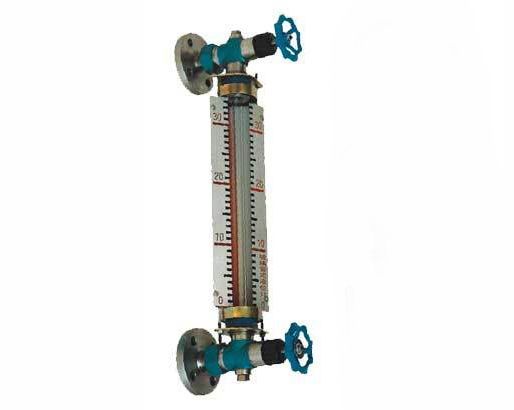

HG5-277-80玻璃管液位計
